在日常使用的過程中，影像測量儀能為我們解決有關測量上方方面面的難題。但隨著時間的推移也難免會出現各種故障，雖然不同品牌的軟硬件不同，但是排查維修方式是差不多的，接下來就讓我來為大家總結一下我司影像測量儀常見的故障以及出現該故障時的排查方法：

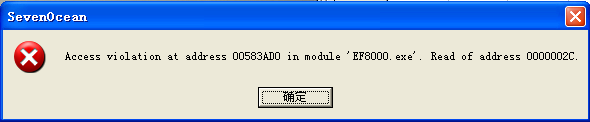

(一）日常中打開軟件彈出一個對話框(read  Address  XXXX  錯誤)。

排查方法：加密狗的問題、USB線接觸不良、電腦USB口問題(SOV軟件)。



（二） 重新安裝軟件之后不貼圖。

排查方法：1.光柵尺是否校正；2.畫面比例是否正確；3.設置————Device Type  的設置(SOV軟件)；4.光柵尺X.Y的讀數互反或者漏數。



（三）影像視窗(主畫面)沒有圖像，呈白色或者米白色或者藍色。

   排查方法：1.加密狗是否接觸好以及驅動是否正確；2.視頻線和視頻卡是否接觸好，視頻卡驅動是否正確；3.攝像頭壞了或者攝像頭電源壞了。4.視頻設置是否正確(SOV軟件)；5. 動態庫不對。



（四）Z軸不能上升或者上升一半就不動了。

  排查方法： 1.Z軸無牙螺母組松了；2.連接配重塊的鋼絲繩卡住或者磨損快斷了；3. Z 軸限位開關(電動儀器)；4. Z 軸光柵尺接口連接是否有松動。



（五）手動儀器X、Y軸移動一半就不動了，定不了位(定住后自動會移動)(主要是手動儀器居多)。

  排查方法： 1.X、Y軸無牙螺母要擰緊；2.更換橡膠塊；3.調節無牙螺母組卡位的螺絲。



（六）在計算機桌面上，重復雙擊 EF8000快捷圖示，會出現下圖所示的對話框。





排查方法：1．只能雙擊EF8000 快捷圖示一次；2．若出現在上圖提示后，直接確定即可，確定提示對話框后，對測量沒有任何影響；出現此提示是由于操作人員操作不當造成的。



（七）軟件打開后，沒有視頻不能進行測量（顯示為灰色）。

排查方法：1．檢查加密狗、視頻線是否連接好； 2．檢查加密狗、視頻卡驅動是否安裝好； 3．計算機桌面上 EF8000快捷方式上按鼠標右鍵選擇“屬性->查找目標”，然后在彈出的根目錄“C:\Program Files\SevenOcean\EF8000”中雙擊“breg.bat”檔即可；



（八）影像圖像顯示不是彩色。

排查方法：1．在軟件菜單“影像處理”中選擇“彩色圖像”，問題解決；若不能解決，請看第②步； 2．卸載視頻卡驅動，重新安裝視頻卡驅動，問題解決。



（九）在測量過程中繪制的圖形與影像不重合。

排查方法：1．檢查“坐標欄”數據是否有變化，若無變化請檢查光柵尺連接是否有松動現象，并且重新鎖好固定螺絲； 2．若還是沒有數字變化，則檢查 motor usb驅動是否安裝好； 3．若①②問題解決排除，則檢查比例尺是否與物鏡放大倍數相吻合； 4．檢查所取的比例尺是否正確，否則重新取繪圖面比例尺；

5．若問題未能解決，則打開“設置->設置參數”輸入密碼（168988）進入下級菜單，繼續打開“設置->還原出廠狀態（輸入密碼 6988）”，然后再關閉軟件，重新打開軟件。



（十）工作臺移動不能在軟件上控制移動(電動儀器)。

排查方法：1．手工移動X、Y傳動手柄，檢查移動時是否有阻力； 2． 若沒有阻力，則檢查控制盒與計算機連接的 25針線是否有松動現象，若有松動則重新固定好 3．Montor 驅動未安裝或未安裝好。 4．若還未能解決問題，則關閉計算機（要關閉電源總開關），然后重新啟動計算機。



（十一）工作臺移動時，往一個方向移動正常，另一方向無法移動 (電動儀器)。

排查方法：1.26 針線限位線接觸不良；2. 限位線一邊壞；3. 光電開關壞(限位開關壞了)；4.馬達線接觸不良或有陣腳斷了或者彎了。



（十二）用方向鍵移動工作臺一軸時 ， 有時移動正常 ， 有時反向移動(電動儀器) 。

排查方法：1. 25 針線接觸不良（主要是步進系列）；2. 馬達線(接在馬達上的線)接觸不良。



（十三）使用檔速度移動工作臺時，在某些位置只能往一個方向移動在某些位置移動正常 ， 但是用第二檔移動工作臺時任何位置都正常(電動儀器面補償?shù)膬x器)。

排查方法：1. 工作臺大小及原點與儀器型號不匹配。



（十四）精度正常時，主視圖窗口鼠標中鍵無法定位或定位不準

排查方法：1. 軸距調試； 2. 無牙螺母組安裝問題；3. 自動儀器只進行區段校正。







（十五）導航地圖不能定位

排查方法：1. 判斷光柵尺計數是否正常（包括漏數、計數方向）；2. 判斷速度參數中的 “ 軸距 ” 設置是否正常（ 一般情況 ， 在絲桿儀器有用）；3. 導航地圖圖像方向是否正常；4. 導航地圖比例尺設置是否正常；5. 主鏡頭與導航地圖鏡頭偏移量設置是否正常。



（十六）伺服馬達（臺達）驅動器 報 RL040 異常信息，故障分析及處理方案。

排查方法：1. 光柵尺問題：漏數，跳數或者不計數；2. 編碼器線，光柵尺線，馬達線接觸不良，損壞或者錯誤連接；3. 軟件參數設置 : 速度，軸距，工作臺大小及原點；4. 傳動故障：松動，聯軸器沒有固定好，硬件限位膠與馬達座 、軸承座緊貼；5. 驅動器參數未設置好。



（十七）工作臺在移動一軸時 ， 出現異常聲音 ， 故障分析及處理方案。

排查方法：1. 聯軸器松動；

2. 馬達壞了（步進斷裂或者壞 ） ，一般此現象出現在絲桿伺服馬達

儀器上，可以調節傳動硬件或馬達驅動器參數解決此問題。





（十八）當激光點有顯示 ， 且在有效測量行程內 （ 指示燈顯示綠色或者橙色 ）時 ， 在 EF 軟件中 ， 用激光點命令取點 ， 出現反應慢或者無法取點現象。

排查方法：1.EF 軟件安裝目錄下中的動態庫文件替換（ Image.dll 特別 是H057K 激光）；2.EF 軟件中設置激光類型參數；3. 激光 USB 線與電腦連接。



（十九）當激光點有顯示 ， 且在有效測量行程內 （ 指示燈顯示綠色或者橙色時 ， 在 EF 軟件中 ， 用激光點命令取點正常 ， 但是測量出的高度 ( 包 括軸移動 ) ，平面度誤差大或者為零。

排查方法：1. 在 EF 軟件設置激光參數 “ 疊加光柵數據 ” 勾上；2. 激光軟件比例系數與光柵尺計數同步。



（二十） V9.3 版本在面補償或者區段補償情況下，出現 “ 復位不成功或者沒有復位對話框提示 ” 現象，導致的原因 ！

1. 加密狗壞 ；2. 加密狗沒有驅動或者接觸不良；3. 動態庫不對；4. 視頻卡 視頻線 CCD 壞或者接觸不良。



（二十一）在測量產品時 ， 出現圖形與影像不重合 （ 不貼圖 ） 現象的故障分析？

排查方法：1. X,Y 精度；2. 比例尺調試； 3.CCD 擺正；4. 光柵尺讀數反向；5. 常亮燈壞或者不夠亮（ GM 系列）。



（二十二） 鏡頭大倍率看不清楚工作臺玻璃。

排查方法：1. 當誤差不大時，可以通過調節工作臺玻璃解決問題；2. 當誤差太大時，只能通過調節鏡頭位置解決問題；3. 還需要檢測鏡頭齊焦是否調試正常。





（二十三） 軟件在用表面光自動對焦時 ， 無法自動對焦 ， 或者自動對焦不清楚（一直往上移動 ）。

排查方法：1.Z 軸速度設置；2. 對焦參數設置 : 在 “ 對焦速度 ” 、 “ 對焦范圍及對焦區域 ” 設置正常的情況下 。 把對焦模式設置 “ 常規 ” 對焦區域設置 “ 自定義 ”點擊 “ 校正 ” 再保存。



（二十四） 無法 CNC 測量或 CNC 測量時等待時間久 。

排查方法：1. 二次定位問題 ,( 周圍有震動，當光柵尺有 1 到 2um 跳動時，CNC 無法自動測量（或停頓時間久） )；2. “ CNC-->CNC 運動參數設置 ” ，一般參數值設為： ≤ 8。



（二十五） EF 軟件中三軸不計數。

排查方法：1. 軟件參數設置不正常 ( 手動機 )；2. 通信板 數據采集板及 CPU 板(電動儀器)；3. 手動儀器的長短電箱和電腦之間是否連接比良(針對手動儀器，長電箱是USB線，短電箱是RS232線)。



好了，以上就是影像測量儀常見的故障以及出現該故障時的排查方法，感謝閱讀。
