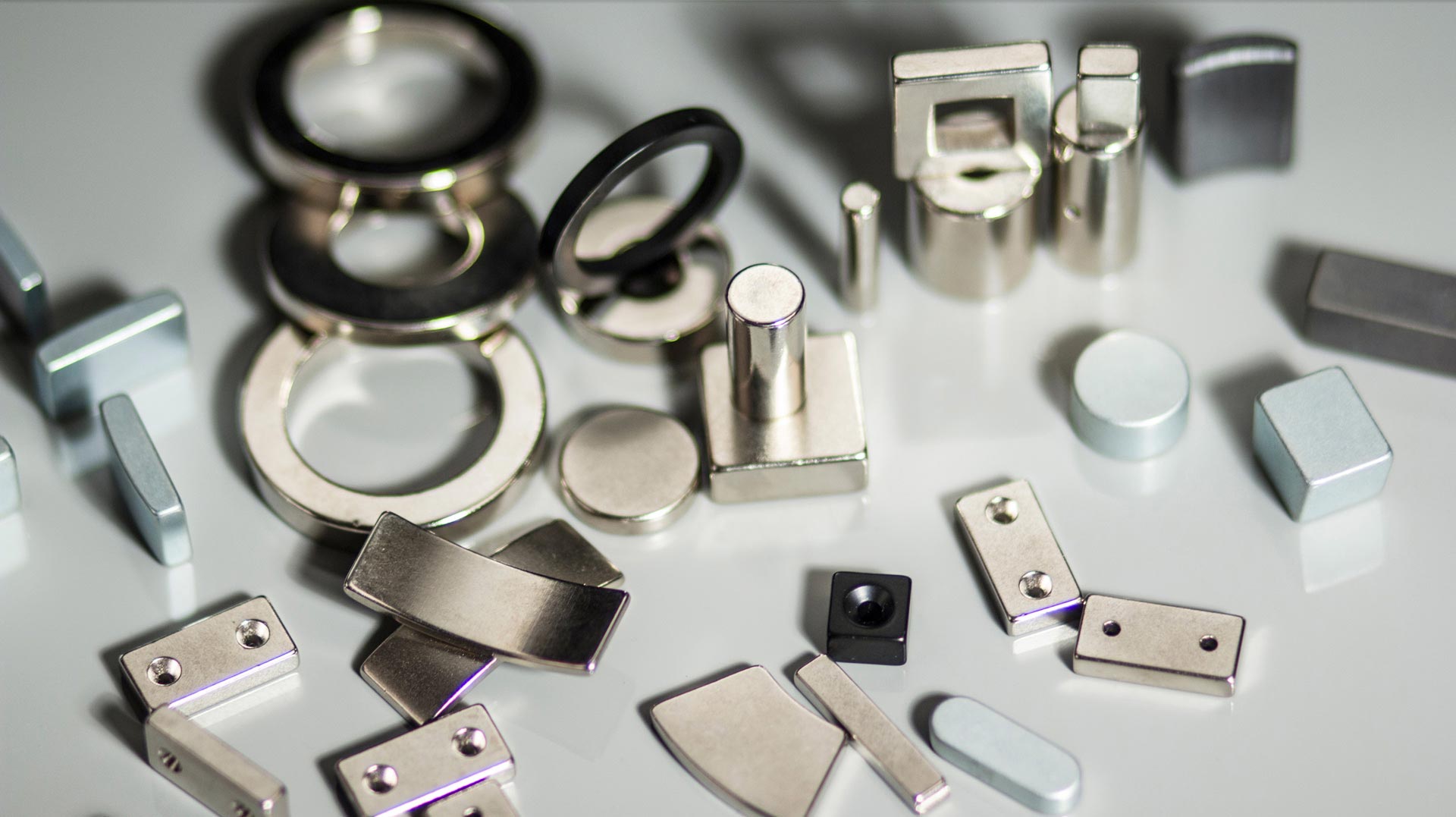

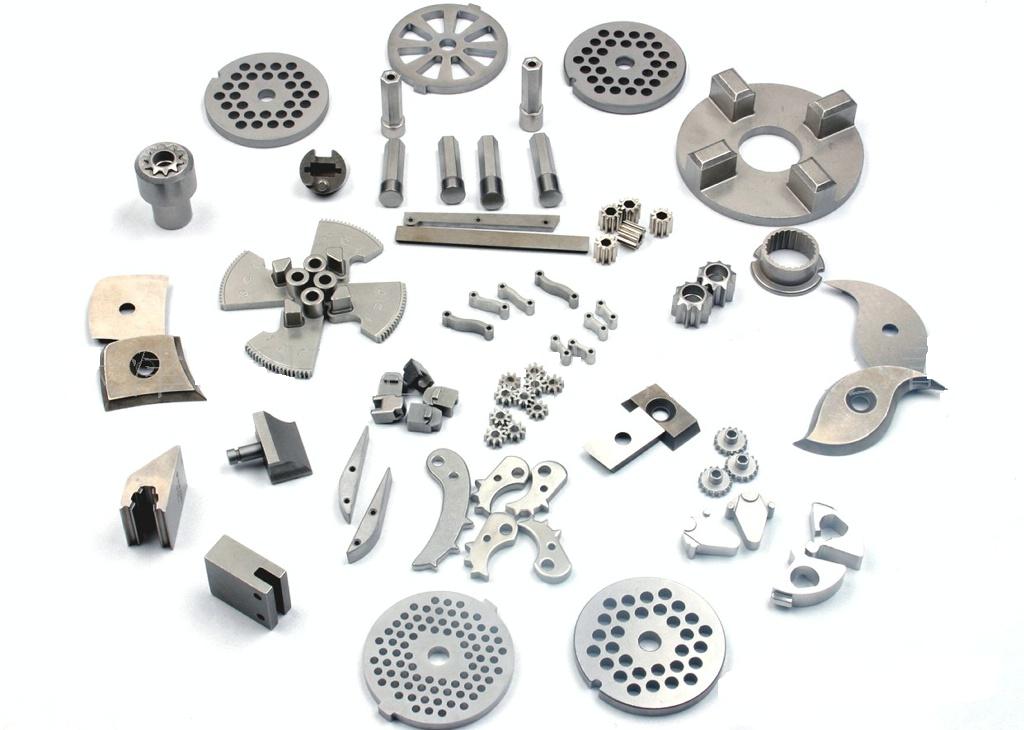

金屬零件測量       橡膠零件測量        磁性零件測量

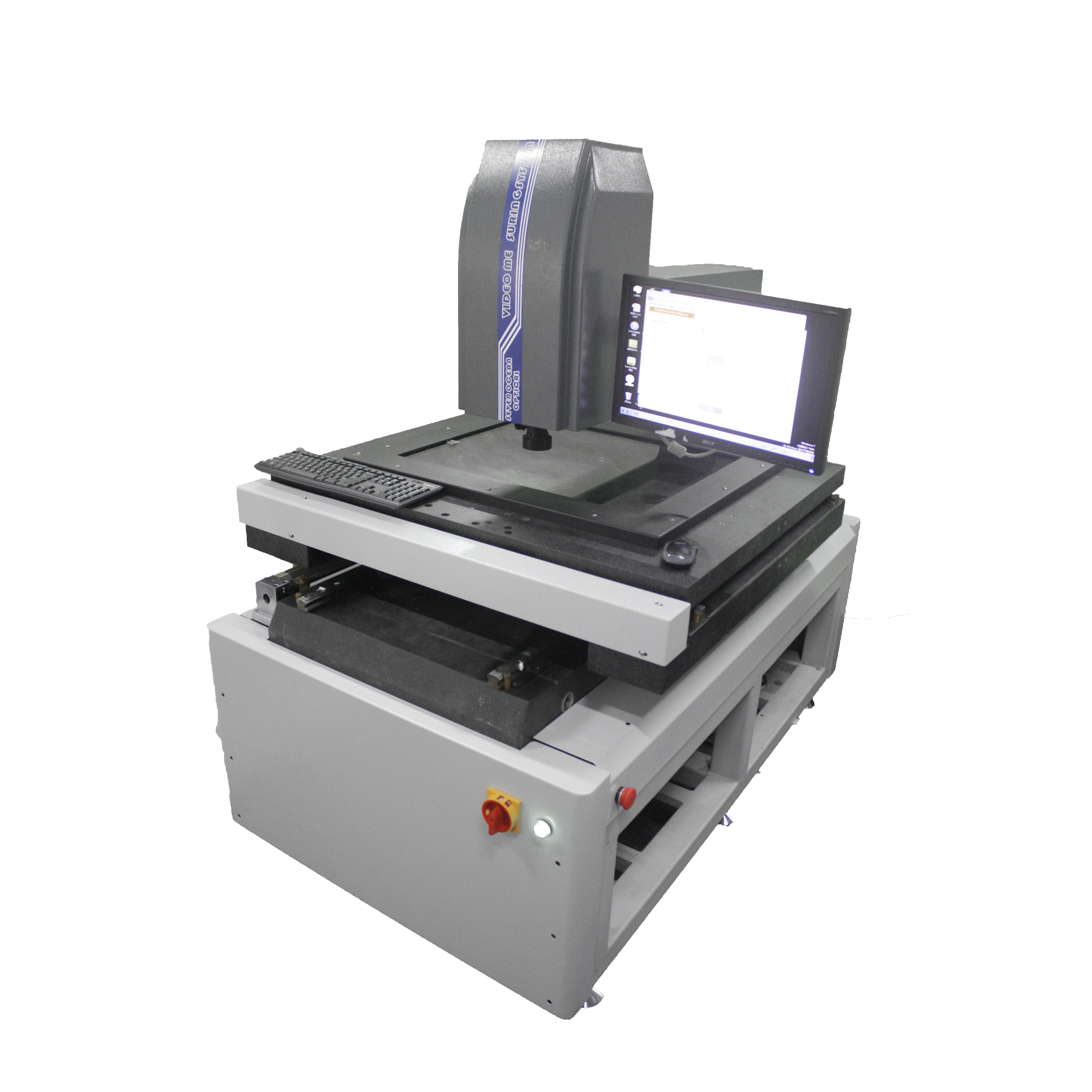

Sky系列全自動影像測量?jī)x采用國內影像系統、配置精密線性導軌、光柵尺等硬件，以超高性價比滿足客戶對產品質量管控?？蓪?shí)現三軸全自動測量，支持鼠標及搖桿同時操作，方便快捷；配備業內的GIEZHY測量軟件，具有幾何測量、導航定位測量、CNC程序設計、SPC報表輸出等各種核心功能。

◆ X、Y、Z三軸CNC控制，全自動測量 ；

◆ 大畫面定位系統，方便快速找到測量位置；

◆ 三軸精密線性滑軌、精密傳動系統；

◆ 鼠標、搖桿操作隨時切換，快速方便；

◆ 可程控8區環形表面光源，LED輪廓光源；

◆ 自動對焦測高，可加裝接觸式探針（或激光傳感器）實現3D測量；

◆ 極志GIEZHY全自動影像測量軟件；

◆ 定制超大行程檢測設備

◆ Z軸可定制加高到400mm

型號		Sky-3020A	Sky-4030A	Sky-5040A
行程X×Y×Z		300×200×200mm	400×300×200mm	400×300×200mm
結構		花崗巖臺式
外形尺寸		700×600×1700mm	970×970×1700mm	1070×1100×1700mm
整機重量		350kg	400kg	480kg
承重		30kg
測量精度	XY軸	E2=(2.8+L/200)μm
	Z軸	E1=(5.0+L/50)μm
速度	XY軸	15m/min
	Z軸	5m/min
光柵尺		0.001mm分辨率
傳動方式		X、Y、Z軸進口精密級滾珠絲桿
導軌		精密級導軌
攝像機		美國TEO 1/3 高清攝像相機
光源	輪廓光	LED冷光源,256級亮度可調
	表面光	3環8區LED冷光源,256級亮度可調
光學系統		0.75-5.0X手動連續變倍鏡頭，光學放大倍率約為33~230X
軟件		GIEZHY測量軟件
運動控制		直流伺服CNC系統；鼠標、搖桿操作自己切換操作
儀器桌		標配
計算機		工控機：IPC610+21顯示器
選購件		1、  自動變倍鏡頭 2、  高端SPC功能 3、  探針測量系統 4、  激光測量系統



sky系列全自動影像測量?jī)x除了具有線、圓、弧等幾何測量功能外，還具有如下功能：

常用幾何測量功能

燈源控制區                  運動控制區

軟件自動對焦，保證不同操作人員量測結果一致，大大減少人為誤差（手動機操作方式：手動對焦）

當同款產品需要大批量全檢尺寸，只需測量編程一次，剩余產品直接調入程序即可完成所有尺寸的快速檢測。

專門為相同規格間距的產品量身定做的自動測量功能，相同的圖元只需要編程一，然后輸入橫間距、縱間距直接陣列導入，軟件完成快速編程及測量。

陳列前

陳列后

強大的探針3D測量功能，與影像光學測量結合。

應用了的光路與激光聯動技術，同時配置了高精度CCD攝像和高精度的日本進口激光測頭系統，根據測量過程的要求，二套光路可實現自動切換，同時配置高速伺服馬達系統，實現高速測量。采用日本進口激光測頭，可以快速測量平面度、高度等。可與專用夾具配合，實現批量檢測。

報表輸出：測量完數據可以直接導出Excel進行保存記錄及分析

溫度20℃±2℃，濕度30～80% ，不可有腐蝕性氣體,振動<0.002g，低于15Hz;電源:220V/50Hz/10A
