觸摸屏檢測專用二次元影像測量?jī)x適用于觸摸屏、ITO導電玻璃/導電膜中的各種檢測需求，可輕松觀看及測量ITO玻璃及ITO膜上的每一條蝕刻線。專為品管部門針對蝕刻線寬量測人員研發設計，檢測后的數據或產品的數碼照片可以存入WORD,EXCEL文檔中,利用網絡傳輸數據,存盤，便于后續報告的制作。

  多款專案設備未一一展出，致電?？扑?00-0528-668，提供詳細測量需求，我們將為您推薦合適設備。

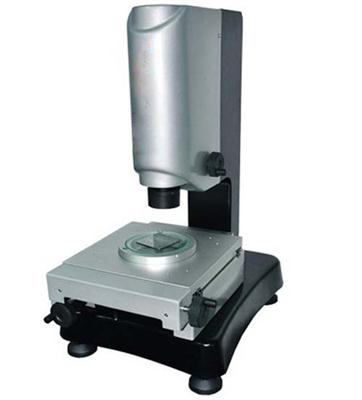

  觸摸屏檢測專用二次元影像測量?jī)xSmart是七海測量集成了多年影像應用技術的精髓，總結了十幾年研發光學測量工程師們的經驗，突破性的推出了質量輕，剛性強，應用簡單方便的便攜式光學測量?jī)x的之作。

  觸摸屏檢測專用二次元影像測量?jī)x外形美觀、質輕便攜，功能強大；配備七海自主研發的測量軟件EFLite，操作方便、簡單實用。

  功能介紹：

  *元素測量：測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧；

  *元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造，元素預置：點、線、圓、弧；

  *圖形處理：座標平移，工件擺正。任意軸擺正，座標系重置；

  *圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除。 設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。 設置影像的灰度，*飽和度，對比度，影像保存為BMP格式；

  *多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。 影像支持S端子輸入；影像大小640*480mm。測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。多種語言界面切換。

·型號：Smart系列 10.10

·行程：X100mm  Y100mm

·外形尺寸：350*440*662mm

·工作臺承重：10kg

·機臺重量：34kg

·光柵尺分辨率：0.5μm

·測量精度：（3.0+L/150)μm

·控制方式：手動

·鏡頭：0.7-4.5X手動連續變倍鏡頭

·攝像機：高解1/3" 彩色CCD攝像機

·光源：輪廓光LED冷光源，亮度連續可調

    表面光LED冷光源，亮度連續可調

·總放大倍率：15X-112X

·工作距離：90mm

·電源：220V±10%，50Hz（用電設備要求接地可靠：接地電阻小于4歐姆）

·工作環境：20℃±2℃，溫度變化<2℃/hr,濕度45%~75%，振動<0.002g，低于15Hz
